フランジブロワー

KF-50/100/200/400/MF-750E/1500E/2200E形

もっと小さく軽く、もっと強く、もっと静かに。 小形・高性能化を実現しました。

特長
  1. 独特の設計による専用モータと高性能のファンは小形で軽量ながら、最大の風圧と風量を発生します。
  2. モータは全閉形、ベアリングは密封形の採用により煩雑な保守の心配はありません。
  3. 洗練されたデザインはスマートな外観と堅牢な構造を誇っております。
フランジブロワー
主な用途
送排風

プラスチック成形加工・クリーニング・食品・包装など産業機械の冷却・通風・排気・排塵排煙。

集塵

研磨・セメント・製粉・製茶・製材・紡績工場に於ける塵埃・細粉細片の回収。

カタログダウンロード

フランジブロワー

カタログPDF
仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
KF-50 φ50 0.05 3φ200 50 0.31 2950 0.29 2.2 4 PDF
60 0.28 3510 0.42 2.6 PDF
KF-100 65×65 0.1 50 0.56 2900 0.34 5.5 8 PDF
60 0.53 3475 0.5 6.5 PDF
KF-200 72×75 0.2 50 0.9 2900 0.52 7.5 10 PDF
60 3470 0.75 PDF
KF-400 100×102 0.4 50 1.9 2850 0.6 15 16 PDF
60 3350 0.83 PDF
MF-750E 110×120 0.75 50 3.2 2870 1.0 23 23 PDF
60 3.0 3445 PDF
MF-1500E 140×160 1.5 50 5.6 2865 1.1 35 31 PDF
60 3435 PDF
MF-2200E 165×175 2.2 50 8.3 2890 1.4 40 35 PDF
60 8.1 3465 1.6 PDF

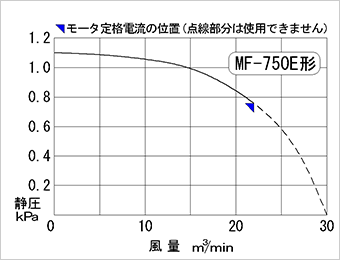

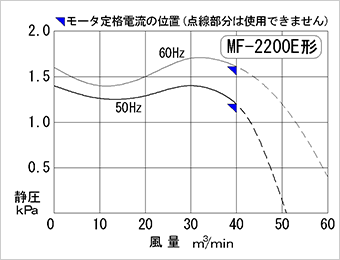

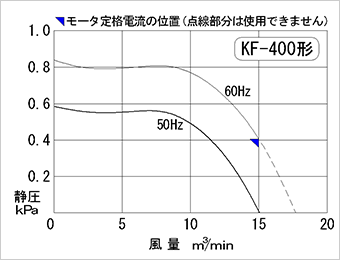

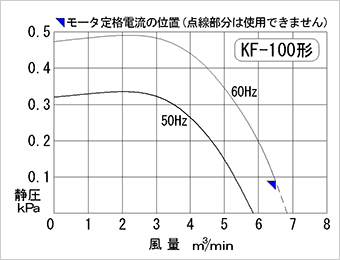

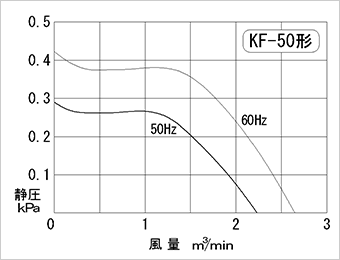

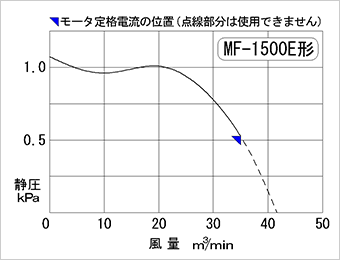

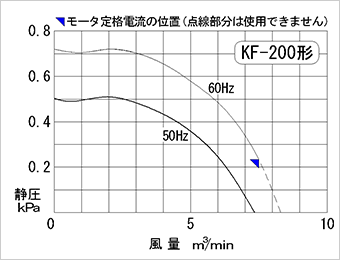

性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図

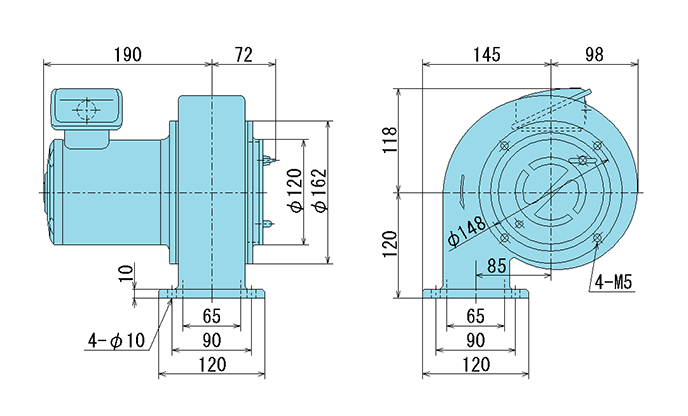

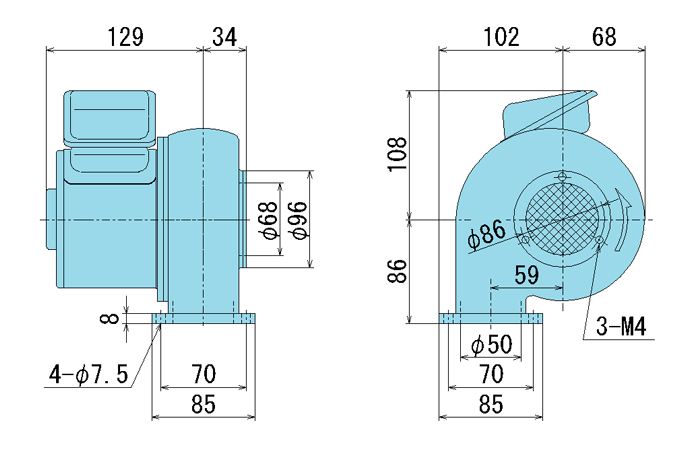

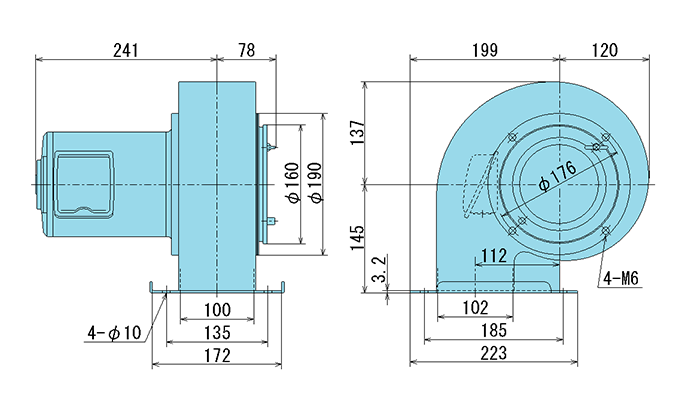

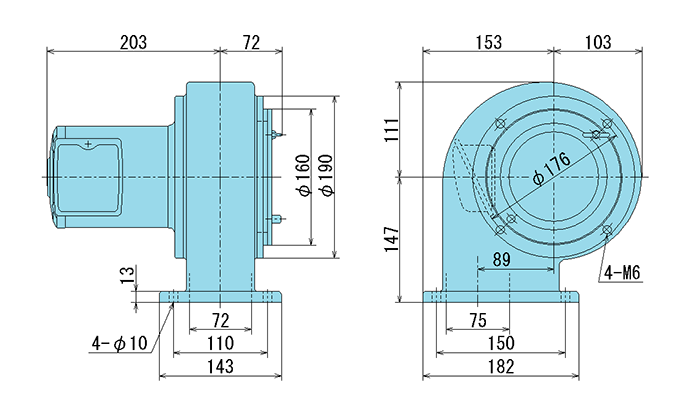

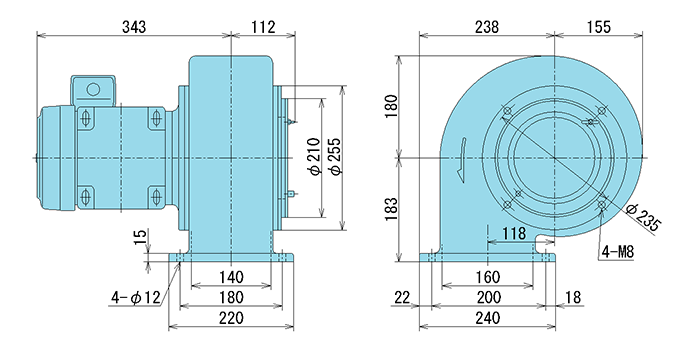

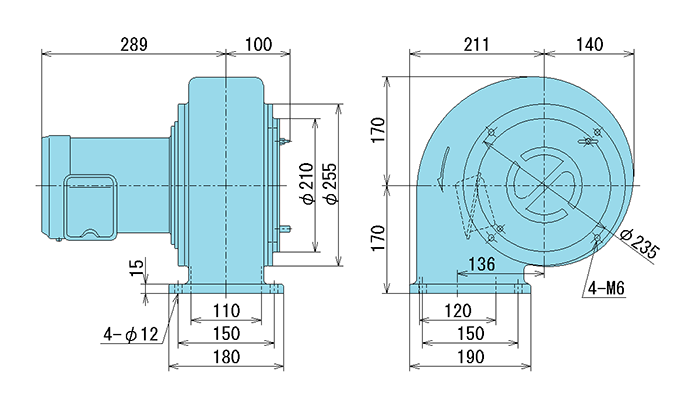

寸法図
KF-50
寸法図
KF-100
寸法図
KF-200
寸法図
KF-400
寸法図
MF-750E
寸法図
MF-1500E
寸法図
MF-2200E
寸法図
