大形高圧送排風機

TB-100E/200E/300E/500E形

高風圧送排風機の特徴を生かし、更に 大型化した多段ブロワーの決定版が 最高の風圧・風量と、優れた耐久性を誇ります。

特長
  1. 専業の経験と技術を結集したコンパクトな機体から最高の風圧と風量を発生します。
  2. 独自の全閉外扇形モータと密封ベアリングが煩雑な保守の手間を省き、騒音や消費電力も最小限に抑えています。
大形高圧送排風機
主な用途
送風

重油バーナを始めとする燃焼装置・合成化学・製氷・製粉・ガラス工業等における気体の圧送。

排気

クリーニング機械・化学・食品工場に於ける気体の分離・或いは有害ガスの除去。

集塵

研磨、セメント、製材紡績印刷工場等に於ける塵埃、細片等の回収その他。

カタログダウンロード

大形高圧送排風機

カタログPDF
仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
TB-100E φ101 0.75 3φ200 50 3.1 2850 3.3 14.0 33 PDF
60 3.0 3420 14.5 32 PDF
TB-200E 1.5 50 5.6 2865 5.2 14.0 52 PDF
60 5.6 3435 5.9 15.5 50 PDF
TB-300E 2.2 50 8.3 2890 7.0 14.0 62 PDF
60 8.1 3465 8.2 16.0 61 PDF
TB-500E 3.7 50 13.0 2930 14.0 14.0 112 PDF
60 13.0 3510 15.0 16.0 100 PDF
性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図

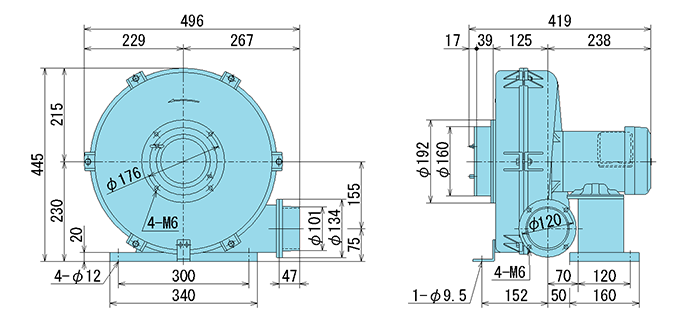

寸法図
TB-100E

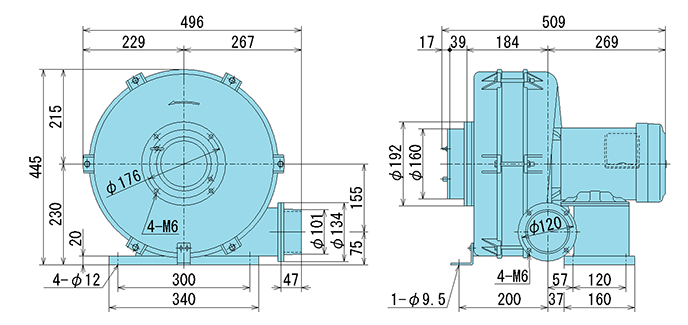

寸法図
TB-200E

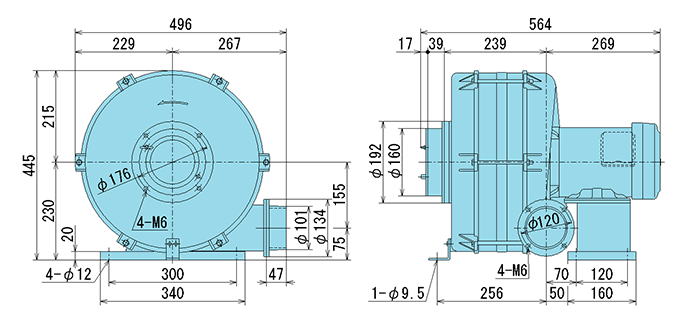

寸法図
TB-300E

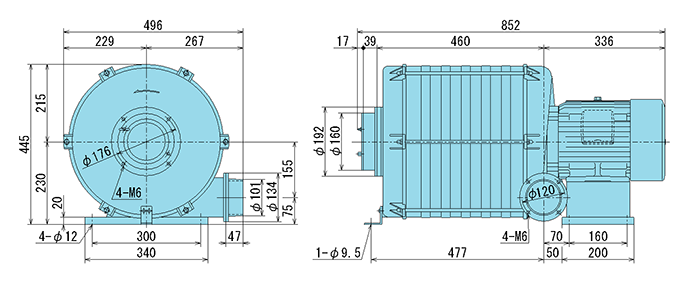

寸法図
TB-500E(50Hz)

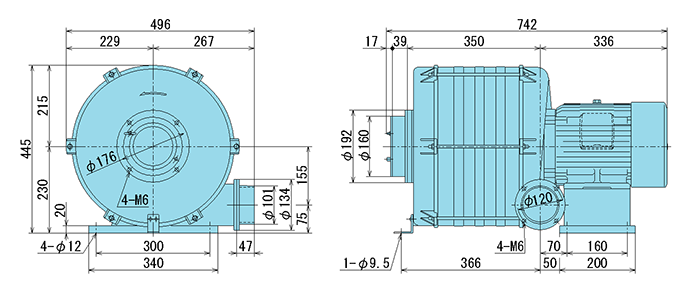

寸法図
TB-500E(60Hz)
寸法図
