耐熱ブロワー

BC・CK・CE形

熱気の吸排風には、それなりの構造が必要です。 ニーズにシーズが応え、安心して使える 専用タイプを完成しました。

特長
  1. すぐれたデザインをそのままに、スマートな外観と堅牢な構造で200℃までの吸込温度に対応します。
  2. 専用の全閉外扇形モータと高温用ベアリングは保守の手間を大幅に減らします。
耐熱ブロワー
主な用途
プラスチック機械

押出機(冷却、排気)、搬送機(乾燥、循環)。

クリーニング機械

プレス機(蒸気、熱風排気)。

乾燥機

熱風の撹拌、循環、吸引、排気など。

カタログダウンロード

耐熱ブロワー

カタログPDF

多翼式耐熱ブロワー

仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
BC-75 φ75 0.21 3φ200 50 1.1 2890 0.68 8.0 11 PDF
60 1.0 3460 0.95 6.5 PDF
CE-5 φ101 50 1.1 2890 0.5 11 13 PDF
60 1.0 3460 0.7 7 PDF
CE-6 122×135 0.4 50 1.9 2900 0.6 18 17 PDF
60 1.7 3475 0.8 15 PDF
CE-8E 146×164 0.75 50 3.1 2850 0.9 24 24 PDF
60 3.0 3420 PDF
CE-15E 148×168 1.5 50 5.6 2865 1.1 35 36 PDF
60 3435 PDF

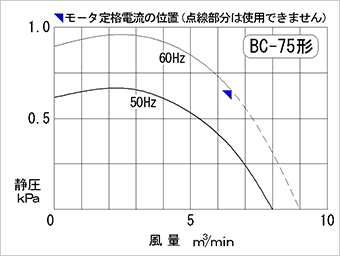

性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図

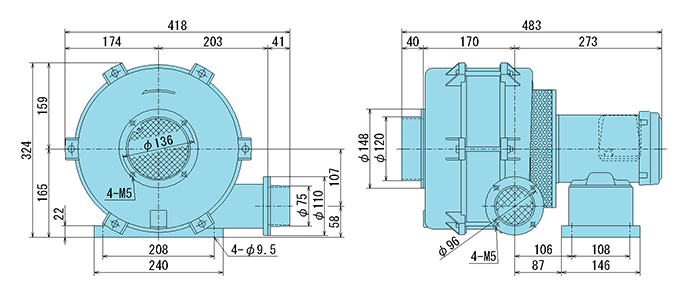

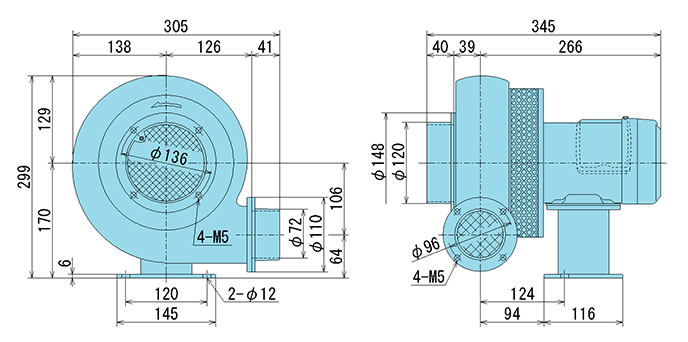

寸法図

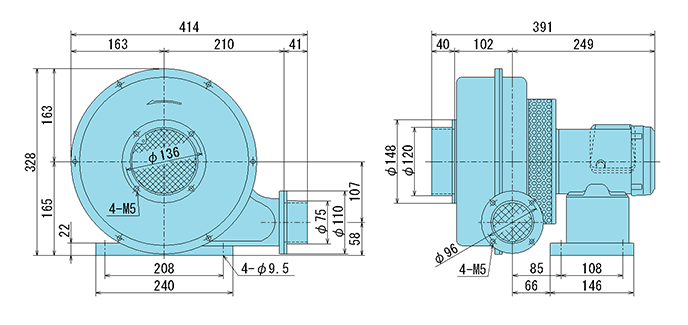

BC-75
寸法図
CE-5
寸法図

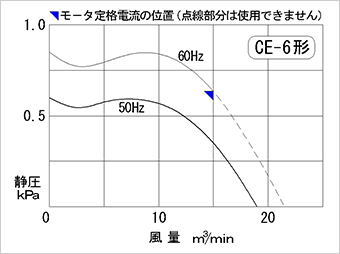

CE-6
寸法図

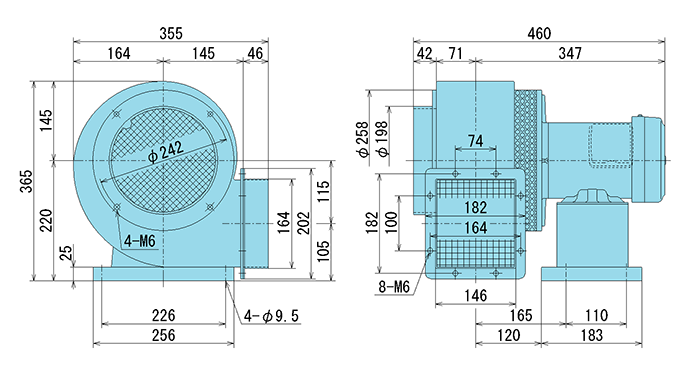

CE-8E
寸法図

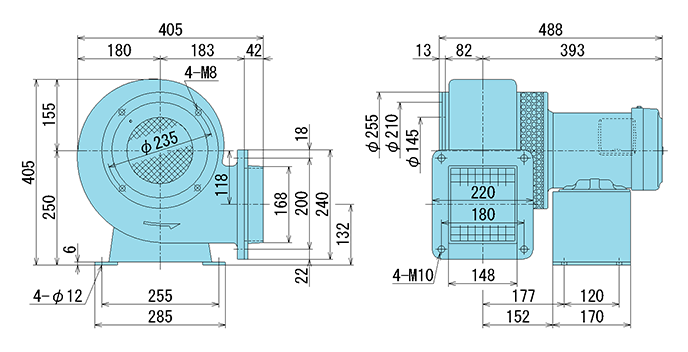

CE-15E
寸法図

高風圧耐熱ブロワー

仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
BC-4 φ63 0.21 3φ200 50 1.1 2890 1.45 4.8 15 PDF
60 1.0 3460 2.1 PDF
BC-5 φ75 0.3 50 1.5 2850 1.9 6 16 PDF
60 1.4 3400 2.7 PDF
BC-6 0.4 50 2.0 2820 2.8 7 18 PDF
60 1.8 3380 3.9 4 PDF

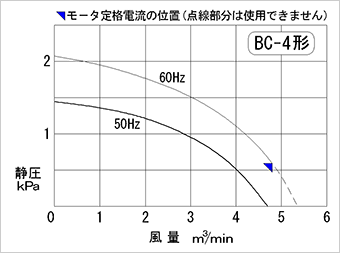

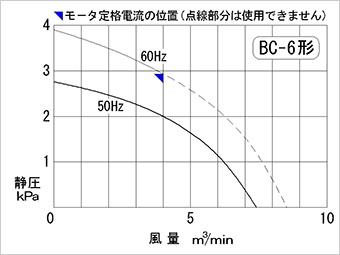

性能曲線
性能曲線図性能曲線図
性能曲線図
寸法図
BC-4
寸法図

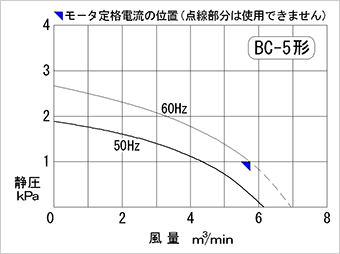

BC-5
寸法図
BC-6
寸法図

汎用耐熱ブロワー

仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
CK-5 φ120 0.4 3φ200 50 1.9 2900 1.3 12.0 19 PDF
60 1.7 3475 1.8 11.5 PDF
CK-8E φ160 0.75 50 3.1 2850 2.2 20 27 PDF
60 3.0 3420 PDF
CK-200E φ120 1.5 50 5.6 2865 2.6 30 47 PDF
60 3435 PDF
CK-300E φ142 2.2 50 8.3 2890 3.0 46 57 PDF
60 8.1 3465 42 PDF
CK-500E φ170 3.7 50 13.0 2930 4.5 45 85 PDF
60 3510 PDF
CK-750E φ195 5.5 50 20.0 2935 5.3 60 118 PDF
60 19.5 3525 65 PDF
CK-1000E 7.5 50 26.5 2940 5.8 70 130 PDF
60 3525 PDF

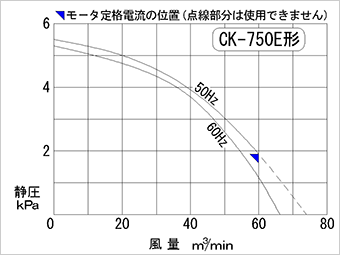

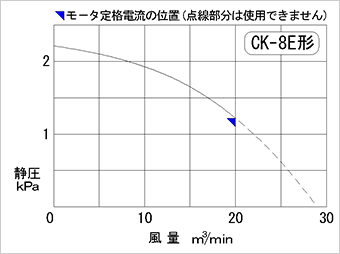

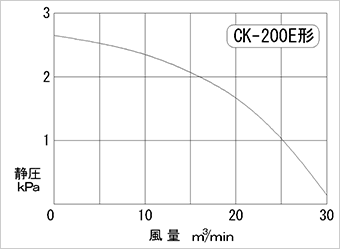

性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図

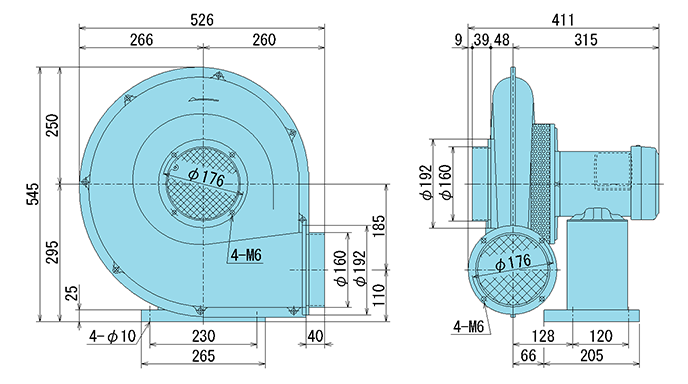

寸法図

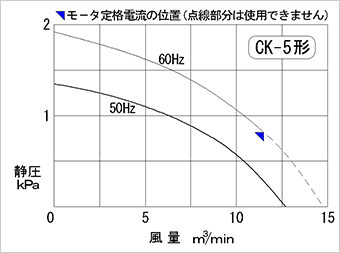

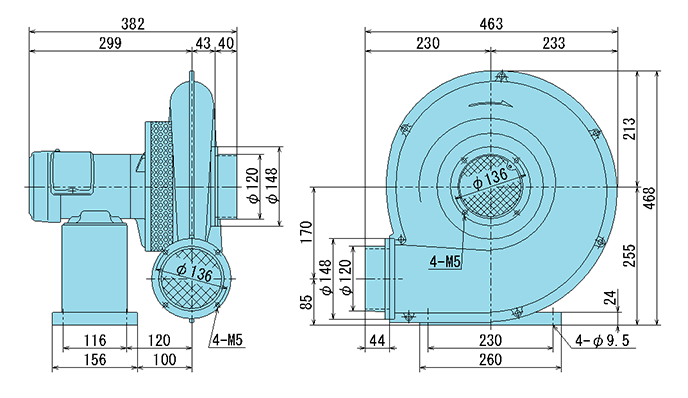

CK-5
寸法図
CK-8E
寸法図
CK-200E
寸法図

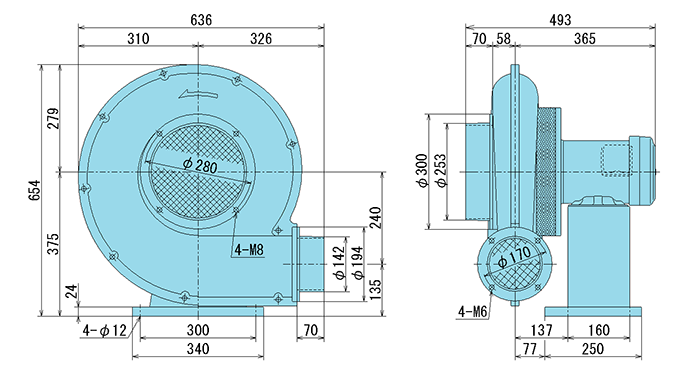

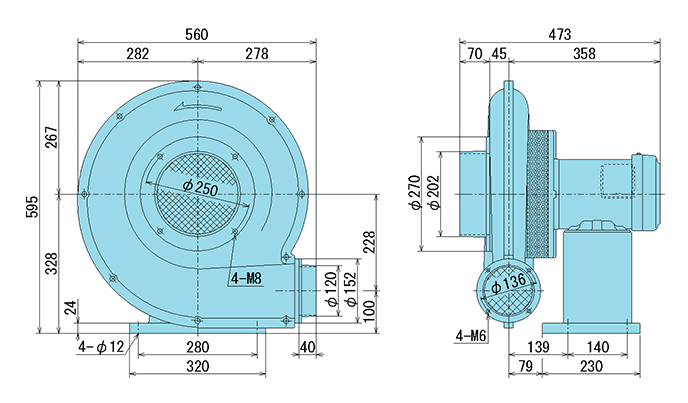

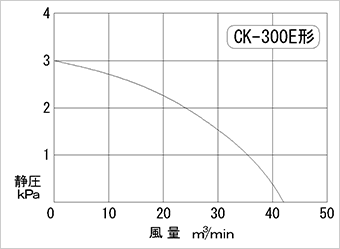

CK-300E
寸法図

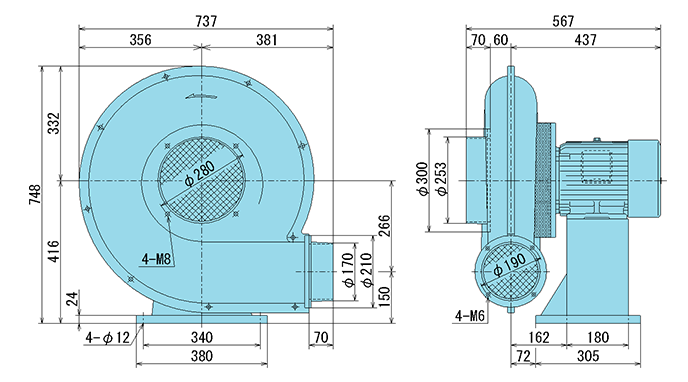

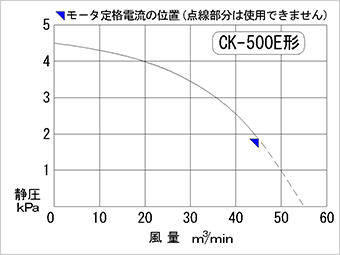

CK-500E
寸法図
CK-750E
寸法図

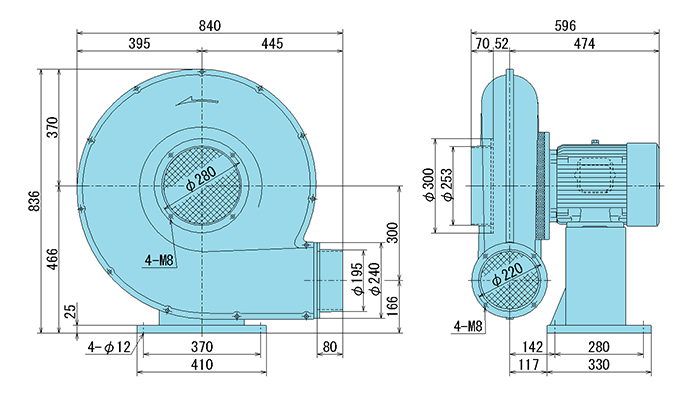

CK-1000E
寸法図
