フリクションブロワー
FB-100R/200R/400/750E/2000R/3700R/5500R/7500R/9000R形
- 優れた設計と多年の研究による特殊ファンと専用モータのコンビネーションから小形で軽量、消費電力と回転音僅少で強力な風圧を発生します。
- 独特の全閉外扇形モータと密封ベアリングの使用で煩雑な保守の心配はありません。
- 洗練されたデザインはスマートな外観と堅牢な構造を誇っております。
主な用途
- プラスチック機械…オートローダ用
- 紙工機械…紙の送り又は押上げ用
- 繊維機械…糸の吸引用
- 食品機械…食品の搬送用
- 気体紛体の輸送装置
- その他各種産業機械に於ける気体の圧送等
カタログダウンロード
フリクションブロワー
仕様（3相200V）
※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。
| 形 式 | 口 径 （mm） |
出 力 （kW） |
電源電圧 （V） |
周波数 （Hz） |
電 流 （A） |
回転数 （min-1） |
最高風圧 （kPa） |
最大風量 （m3/min） |
質 量 （kg） |
性 能 曲線図 |
|---|---|---|---|---|---|---|---|---|---|---|
| FB-100 | PS1 | 0.09 | 1φ100 | 50 | 1.5 | 2900 | 4.8 | 0.6 | 8.5 |  |
| 0.12 | 60 | 2.0 | 3440 | 6.6 | 0.7 | |
||||
| FB-100R | 0.09 | 3φ200 | 50 | 0.52 | 2900 | 5.0 | 0.6 | 7.5 | |
|
| 0.12 | 60 | 0.64 | 3400 | 6.3 | 0.7 | |
||||
| FB-200R | 0.17 | 50 | 1.4 | 2905 | 6.5 | 0.9 | 9.0 | |
||
| 0.28 | 60 | 3410 | 8.9 | 1.1 | |
|||||
| FB-400 | φ50 | 0.4 | 50 | 1.9 | 2900 | 8.8 | 1.5 | 14 | |
|
| 60 | 1.7 | 3475 | 7.8 | 1.8 | |
|||||
| FB-750E | 0.75 | 50 | 3.2 | 2870 | 11.8 | 2.0 | 19 | |
||
| 60 | 3.0 | 3445 | 2.4 | |
||||||
| FB-2000R | PT11/2 | 1.3 | 50 | 5.4 | 2900 | 14.7 | 3.4 | 28 | |
|
| 1.9 | 60 | 7.4 | 3400 | 18.5 | 4.0 | |
||||
| FB-3700R | PT2 | 2.3 | 50 | 11.5 | 2900 | 20.5 | 4.2 | 43 | |
|
| 3.4 | 60 | 13.0 | 3400 | 25.6 | 5.5 | |
||||
| FB-5500R | PS2 | 3.3 | 50 | 16.0 | 2950 | 21.0 | 6.2 | 50 | |
|
| 5.0 | 60 | 20.0 | 3450 | 25.5 | 7.2 | |
||||
| FB-7500R | PS21/2 | 5.0 | 50 | 21.0 | 2950 | 24.5 | 8.7 | 89 | |
|
| 7.0 | 60 | 28.0 | 3500 | 29.0 | 10.3 | |
||||
| FB-9000R | PS3 | 7.0 | 50 | 31.0 | 2950 | 25.0 | 13.0 | 107 | |
|
| 11.0 | 60 | 40.0 | 3500 | 30.0 | 15.5 | |
性能曲線
寸法図

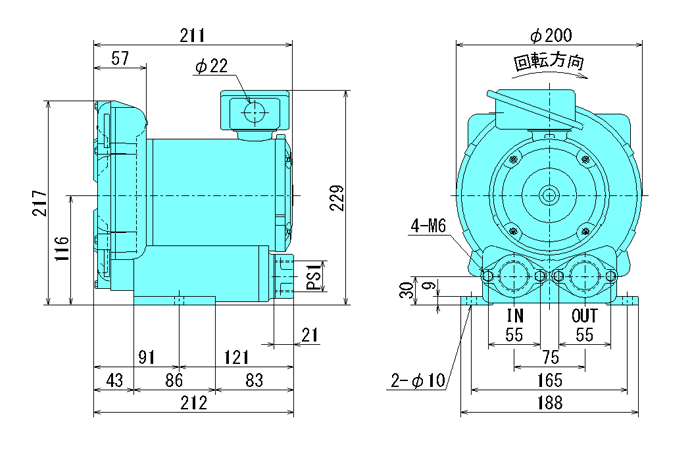

FB-100（100V）
FB-100R（200V）

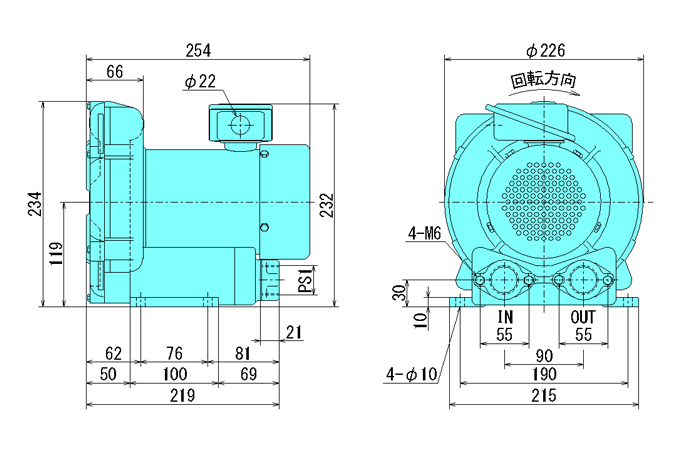

FB-200R

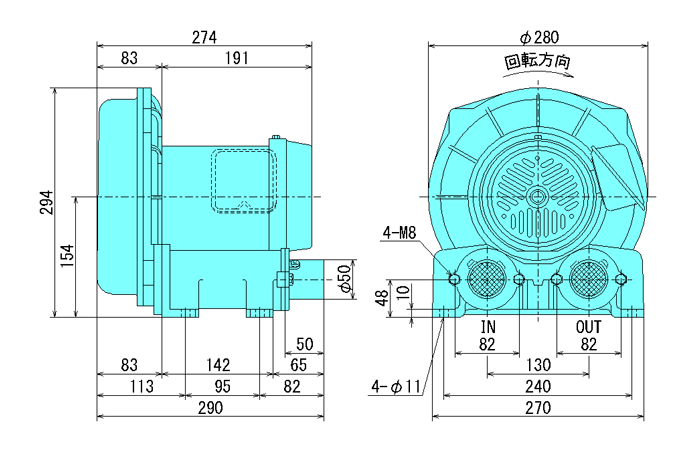

FB-400

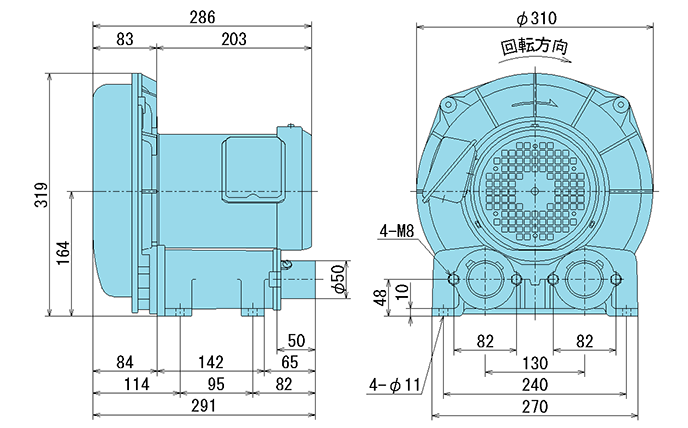

FB-750E

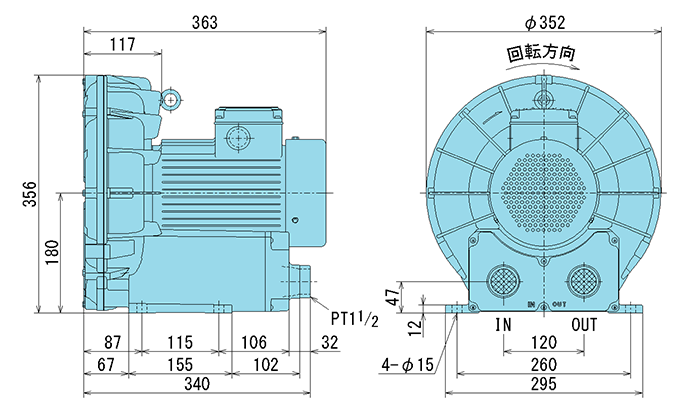

FB-2000R

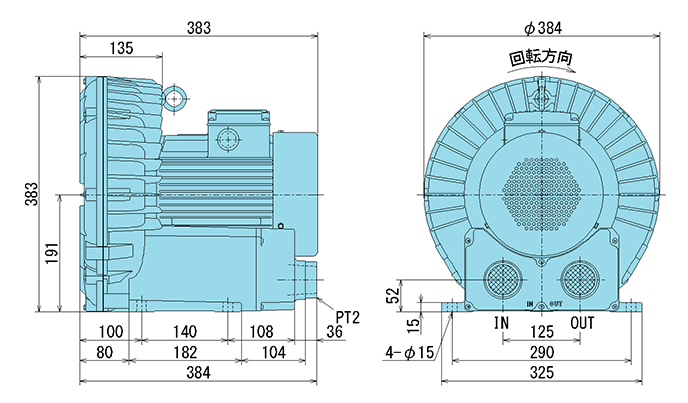

FB-3700R
FB-5500R

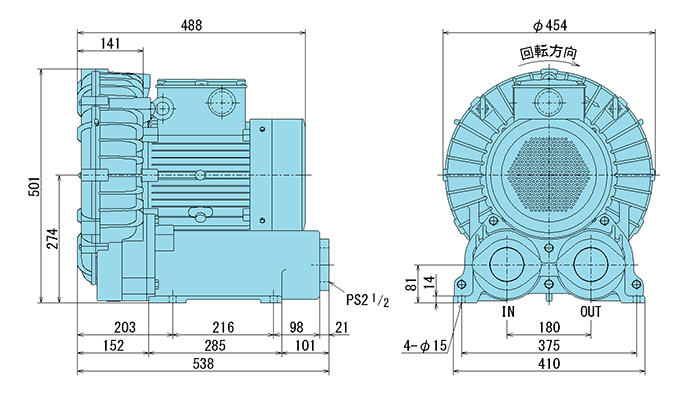

FB-7500R

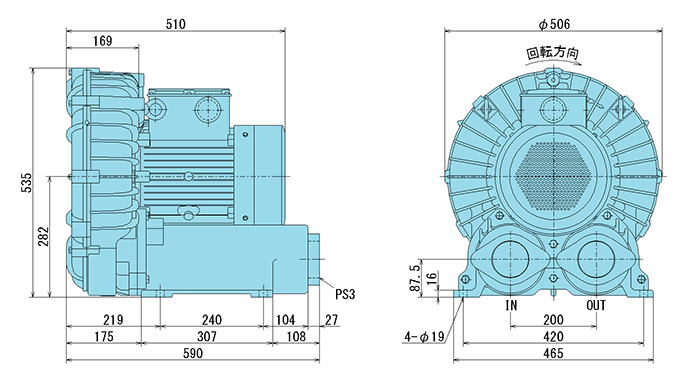

FB-9000R
