多翼式送排風機
NB-75/NE-5/6/8E/15E/20E形
- 優れた設計と多年の研究から多翼式ファンと専用モータのコンビネーションにより最少の消費電力、回転音で最大の風力を発生します。
- 独特の全閉外扇形モータと密封ベアリングの使用により煩雑な保守の心配はありません。
- 洗練されたデザインはスマートな外観と堅牢な構造を誇っております。
主な用途
通風換気冷暖房
建造物(ビルディング、工場、倉庫、劇場、病院、ホテル)、車輌、船舶、合成化学、食品工場など。
送排風
各種バーナー、焼却炉、製粉、製氷、ガラス工場の気体圧送。
集塵
研磨・セメント・製粉・製茶・製材・木工、紡績工場等に於ける塵埃細粉、細片の回収ほか。
カタログダウンロード
多翼式送排風機
仕様（3相200V）
※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。
| 形 式 | 口 径 （mm） |
出 力 （kW） |
電源電圧 （V） |
周波数 （Hz） |
電 流 （A） |
回転数 （min-1） |
最高風圧 （kPa） |
最大風量 （m3/min） |
質 量 （kg） |
性 能 曲線図 |
|---|---|---|---|---|---|---|---|---|---|---|
| NB-75 | φ75 | 0.21 | 3φ200 | 50 | 1.1 | 2890 | 0.68 | 8.0 | 10 |  |
| 60 | 1.0 | 3460 | 0.95 | 6.5 | |
|||||
| NE-5 | φ101 | 50 | 1.1 | 2890 | 0.5 | 11 | 12 | |
||
| 60 | 1.0 | 3460 | 0.7 | 7 | |
|||||
| NE-6 | 122×135 | 0.4 | 50 | 1.9 | 2900 | 0.6 | 18 | 16 | |
|
| 60 | 1.7 | 3475 | 0.8 | 15 | |
|||||
| NE-8E | 146×164 | 0.75 | 50 | 3.1 | 2850 | 0.9 | 24 | 22 | |
|
| 60 | 3.0 | 3420 | |
|||||||
| NE-15E | 148×168 | 1.5 | 50 | 5.6 | 2865 | 1.1 | 35 | 33 | |
|
| 60 | 3435 | |
||||||||
| NE-20E | 174×184 | 2.2 | 50 | 8.3 | 2890 | 1.4 | 40 | 39 | |
|
| 60 | 8.1 | 3465 | 1.6 | |

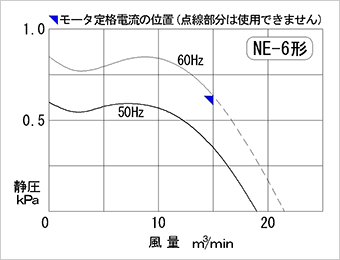

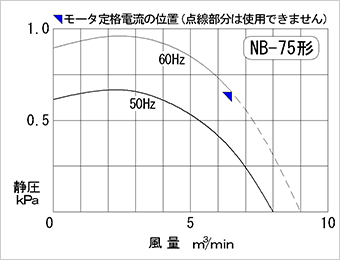

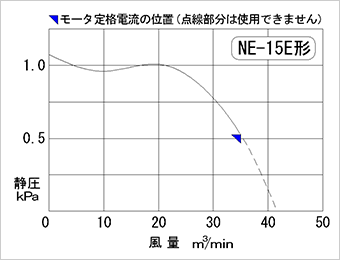

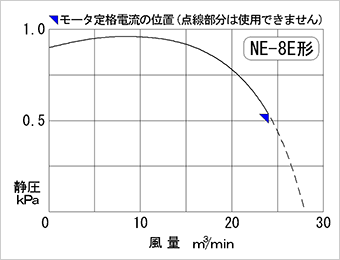

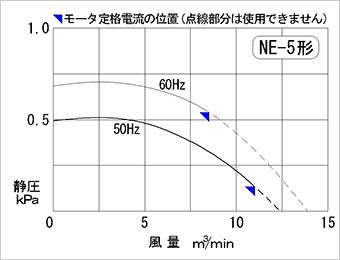

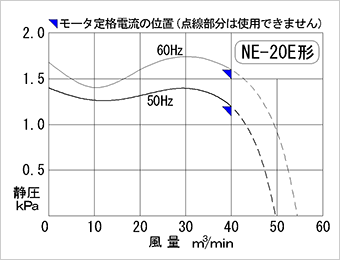

性能曲線

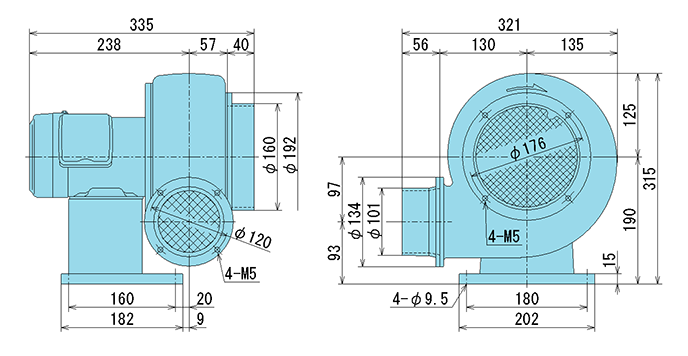

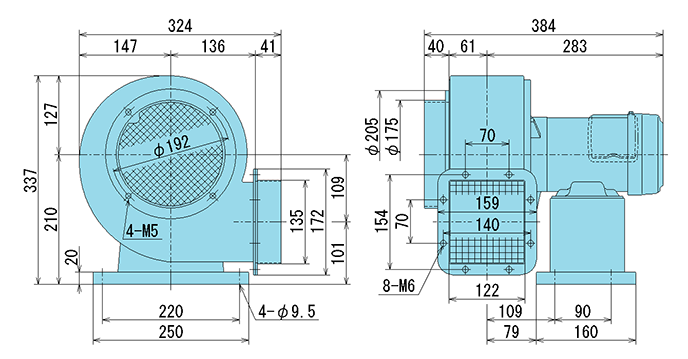

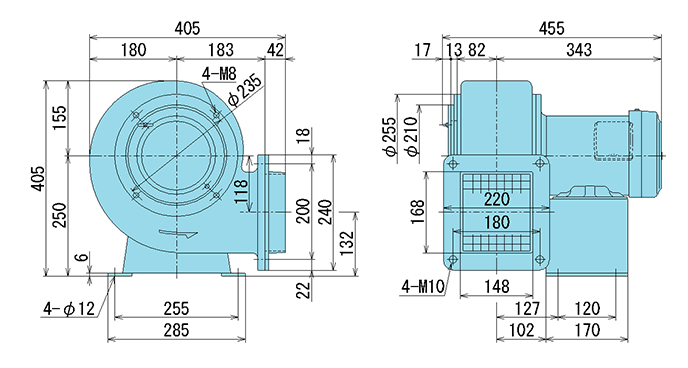

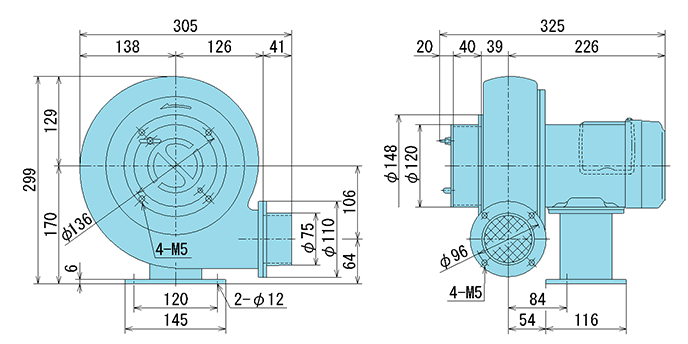

寸法図
NB-75
NE-5
NE-6
NE-8E
NE-15E
NE-20E
