サイレント/フィルターダンパー
SD/FDシリーズ
SD/FD-1/2/3/4/5
サイレンサー+フィルター+ダンパーの機能をひとつに。
特長
吸込サイレンサー+吸込フィルター+風量調整ダンパーの機能をひとつに。
ヘリコイド機構によって微細な風量調節が可能です。
- SD形（吸込サイレンサー+風量調節ダンパー）
- FD形（吸込サイレンサー+吸込フィルター+風量調節ダンパー）

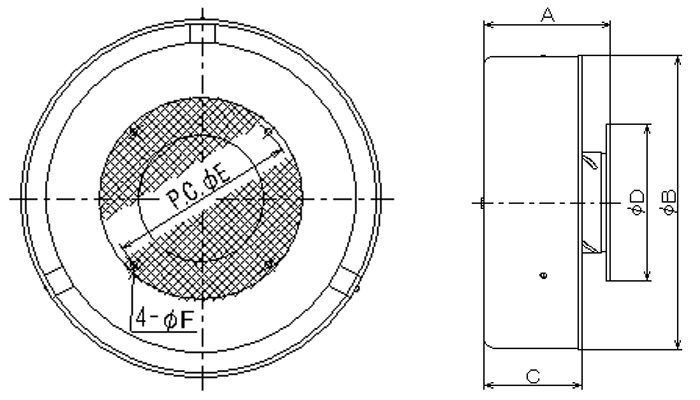

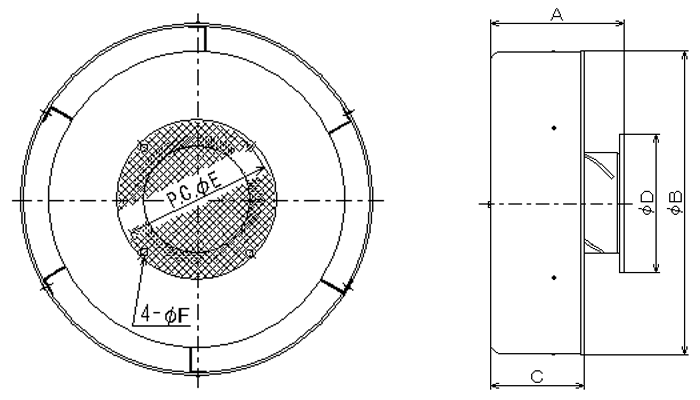

寸法図
仕様（3相200V）
外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。
| 形 式 | 適合機種 | 減音値(参考） | 図番号 | 主要寸法(mm) | 質量 （kg） |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| dB(A) | A | B | C | D | E | F | ||||
| SD-1/FD-1 | NB-5/6/850E/860E | 5～8 | 1 | 131~156 | 305 | 102 | 148 | 136 | 7 | 4/5 |
| SD-2/FD-2 | NK-8E TB-100E~500E | 7～13 | 205~255 | 475 | 157 | 192 | 176 | 8 | 9/10 | |
| SD-3/FD-3 | NK-200E | 9～11 | 270 | 250 | 10 | 10/11 | ||||
| SD-4/FD-4 | NK-300E/500E | 7～9 | 2 | 232~283 | 555 | 162 | 300 | 280 | 10 | 14/16 |
| SD-5/FD-5 | NK-750E/1000E/1500E | 10～13 | 289~379 | 655 | 201 | 18/20 | ||||
- FDシリーズはフィルターがセットされており金網は付いておりません。
- TBシリーズへ適用の際は別途専用アダプタが必要になる場合があります。
- 改善のため予告なしに仕様・寸法を変更することがあります。
