カットブロワー
CB-50 / 100E / 200E / 300E形
- プラスチック、紙、木工、金属製品等の加工工程で発生するフィルム耳端の細断と圧送を１台で兼用。
- たとえばプラスチック生産で発生する帯状のビニールフィルムや紙、半製品など、吸込→細刻→輸送→利用までの一貫した関連作業を、この１台で連続的に処理が可能。
主な用途
各種製造過程での耳処理、搬送
アルミ箔、プラスチックフィルム、木工用合板、製紙おむつ等の耳処理
カタログダウンロード
カットブロワー
仕様（3相200V）
※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。 ※CB-50は現在受注停止中です。 ※一部仕様の変更があります。現行品の仕様については、上部カタログダウンロード内のPDFをご参照下さい。
| 形 式 | 口 径 （mm） |
出 力 （kW） |
電源電圧 （V） |
周波数 （Hz） |
電 流 （A） |
回転数 （min-1） |
最高風圧 （kPa） |
最大風量 （m3/min） |
質 量 （kg） |
性 能 曲線図 |
|---|---|---|---|---|---|---|---|---|---|---|
| CB-50※受注停止中 | φ101 | 0.4 | 3φ200 | 50 | 1.9 | 2850 | 0.45 | 7.4 | 18 |  |
| 60 | 1.7 | 3420 | 0.65 | 8.9 | |
|||||
| CB-100E | φ110 | 0.75 | 50 | 3.3 | 2850 | 2.0 | 14 | 37 | |
|
| 60 | 3.1 | 3420 | 2.2 | 12 | |
|||||
| CB-200E | 1.5 | 50 | 6.0 | 2865 | 2.1 | 17 | 48 | |
||
| 60 | 5.8 | 3435 | 3.0 | 20 | |
|||||
| CB-300E | φ142 | 2.2 | 50 | 9.0 | 2890 | 2.0 | 34 | 58 | |
|
| 60 | 8.4 | 3465 | 2.5 | 36 | |

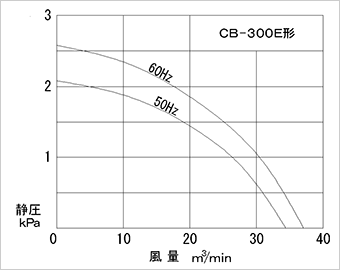

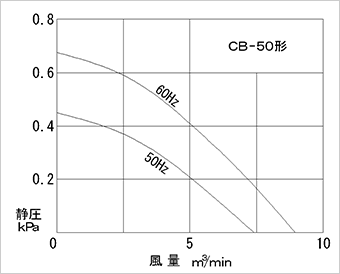

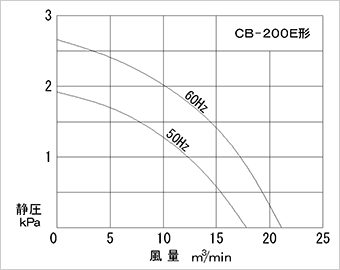

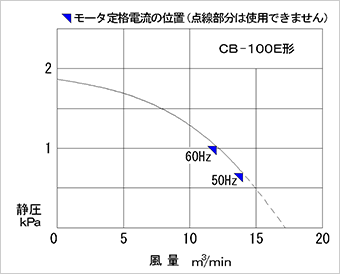

性能曲線
寸法図

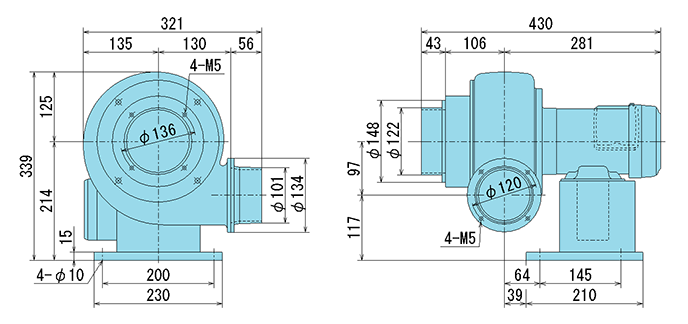

CB-50

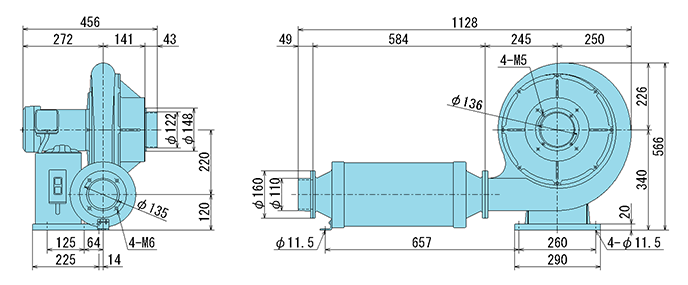

CB-100E

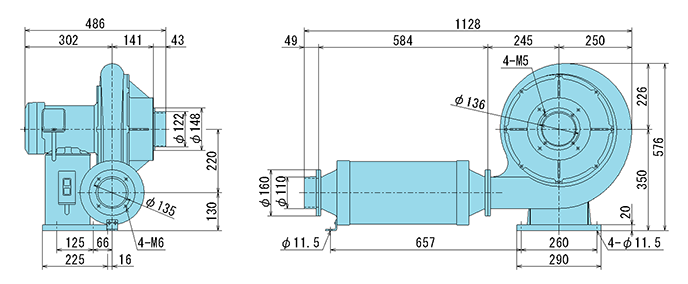

CB-200E

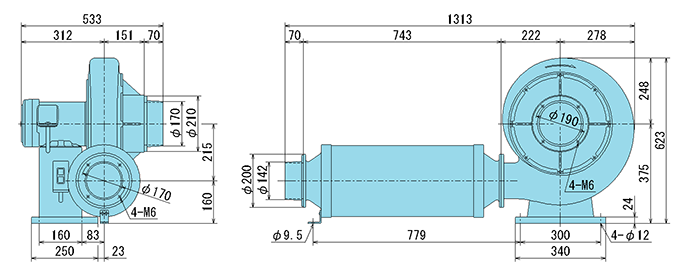

CB-300E
